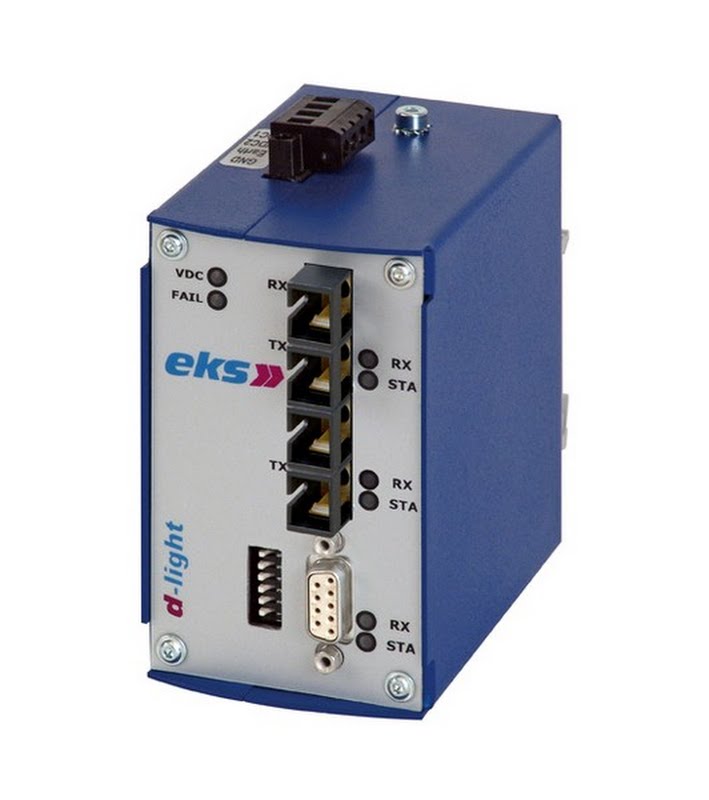

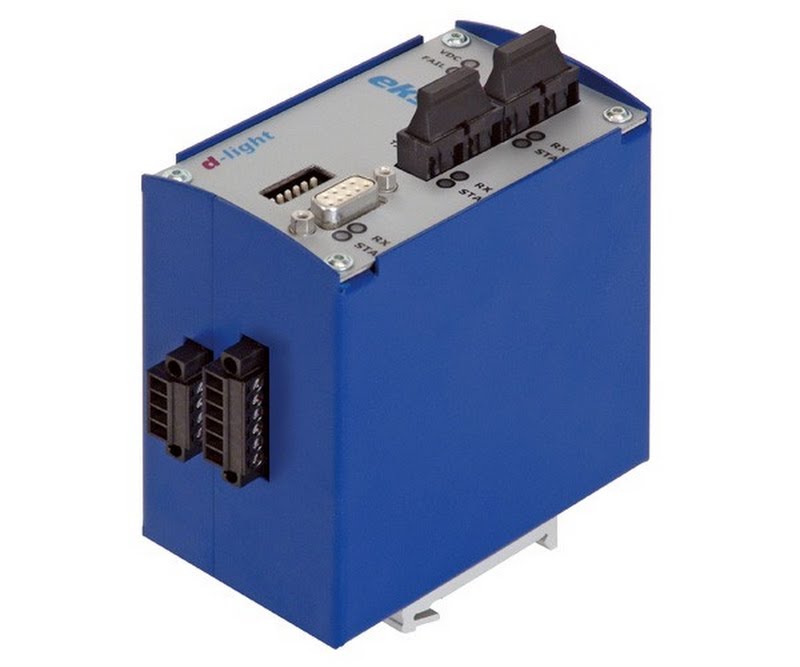

d-Light 485-PBR Profibus Redundant, LWL über Profibus-Feldbusnetzwerke, Ringstruktur

Die LWL-Systeme DL485-PB vernetzen ProfiBus-Feldbus-Netzwerke über Lichtwellenleiter. Mit diesem innovativen System lassen sich optische Bus-, Stern- oder Baumstrukturen ebenso realisieren wie elektrisch-optisch gemischte Strukturen.

Das redundanzfähige LWL-System DL485-PBR ermöglicht zudem den Aufbau von optischen Ringstrukturen.

LEDs und potenzialfreie Kontakte eines Fehlerrelais signalisieren fehlerhafte Zustände.

FiberView signalisiert die Qualität der Verbindung ähnlich einer Ampel über LED. Steht die „Ampel“ auf „grün“, ist alles in Ordnung. Leuchtet das Signal „gelb“, so bewegt sich das Budget noch innerhalb der Dämpfungstoleranzen, unterschreitet jedoch eine definierte Systemreserve. Diese Vorwarnstufe wird zusätzlich zur LED per potenzialfreiem Kontakt signalisiert. Schaltet die „Ampel“ auf „rot“, liegt ein Fehler vor.

  • LWL - Anschluss: ST, SMA, SC, E2000, FC-PC
  • Fasertypen:  POF, HCS, Multimode 50/125µm oder 62,5/125µm, Singlemode 9/125µm
  • LWL - Reichweite: 50 m bis 30 km, weitere bis zu 100 km.
  • Wellenlänge: 650nm, 850nm, 1300nm oder 1550nm
  • Datenrate: bis 12 MBit/s
  • Übertragungsart: Halb-Duplex
  • Anschlussstecker: 9 pol. SUB-D, female und 6 pol. Anschlussklemme
  • Betriebsspannung: 12-30VDC, optional 24-60VDC, andere Spannungen
  • Gehäuse: Edelstahl, pulverbeschichtet

Produkte mit weiteren Eigenschaften (z.B. LWL Fasertypen, Wellenlänge, Reichweite, Anschluss, Betriebsspannung) sind möglich.
Bitte kontaktieren Sie uns unter 041 349 24 24 oder info@inroi.ch

Weitere Eigenschaften Beispiele: DL-485PBR/2x-6-PO-ST  |  DL-485PBR/13-SM-SC+13-MM-SC  |  DL-485PBR/13-SM-ST+13-MM-ST  |  DL-485PBR/2x13-SM-ST-H  |  DL-485PBR/2x13-SM-ST-M  |  DL-485PBR/2x13-SM-SC-BIDI-L  |  DL-485PBR/2x13-MM-SC-BIDI  |  DL-485PBR/2x13-MM-E2  |  DL-485PBR/2x13-SM-E2-L

Gesamten Text anzeigen

Downloads

Artikel Downloads / Links Preis Anzahl
14016033 : Profibus - LWL, DL-485PBR/2x13-MM-ST CHF 591.00
14016034 : Profibus - LWL, DL-485PBR/2x13-MM-SC CHF 591.00
14016038 : Profibus - LWL, DL-485PBR/2x13-SM-ST-L CHF 1’009.00
14016041 : Profibus - LWL, DL-485PBR/2x13-SM-SC-L CHF 1’009.00
