ICF-1150 Serie | Seriell zu Glasfaser Konverter

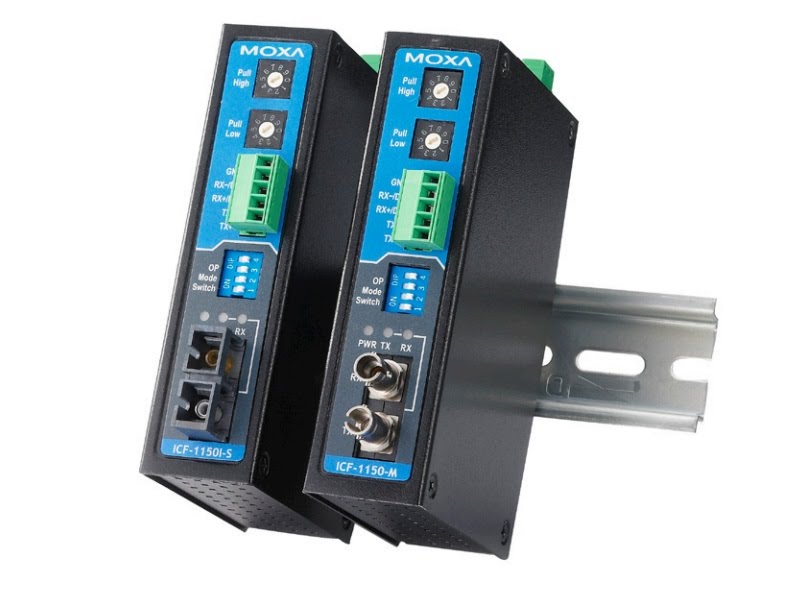

ICF-1150 Serie, Industrielle Seriell-zu-Glasfaser-Konverter

Leistungsmerkmale und Vorteile

  • RS-232, Glasfaser und RS-422/485-3-Wege-Kommunikation
  • Drehschalter zur Veränderung des Widerstandswerts
  • Galvanische 3-Wege-Isolation (nur für „I“-Modell)
  • Modelle mit Betriebstemperaturbereich von -40 bis 85°C verfügbar
  • Zertifizierung nach Class I, Div. 2 (ausstehend)
  • Erweitern von RS-232/422/485-Übertragungen auf bis zu:
    40 km mit Single-Mode
    5 km mit Multi-Mode

Übersicht
Die ICF-1150-Serie unterstützt zwei serielle Ports mit einem D-Sub-Anschluss für RS-232-Kommunikation und einer abnehmbaren Klemmleiste für RS-422- oder RS-485-Kommunikation. Die drei Ports (zwei serielle Ports und ein Glasfaser-Port) sind vollständig unabhängig. Empfängt ein ICF-1150-Konverter Daten von einem Port, sendet dieser die Daten über die beiden anderen Ports. Empfängt der ICF-1150-Konverter beispielsweise über den Glasfaser-Port einen Befehl vom Remote-Master, konvertiert dieser das Signal und sendet den Befehl gleichzeitig über die RS-232- und RS-422/485-Ports. Überwacht der Anwender ein System in einem RS-485-Netzwerk, muss kein weiterer RS-232-zu-RS-485-Konverter hinzugefügt werden, um den seriellen Port des Laptop-Computers mit dem RS-485-Bus zu verbinden.

Drehschalter zum Einstellen des Widerstands
Die RS-485-Schnittstelle unterstützt Multi-Drop- oder Verkettungsverbindungen, die von Systemtechnikern zur Verbindung serieller Geräte (Messgeräte, RTUs und Lesegeräte) mit einem Bus verwendet werden. Da die Anzahl der seriellen Geräte am Bus zur einer Steigerung der Impedanz der Datenleitung führt, ermöglicht das Modell ICF-1150 die Anpassung des Widerstands. Stellen Sie einfach den Schalter auf den gewünschten Wert ein, ohne den ICF-1150 von der Hutschiene zu nehmen.

Gesamten Text anzeigen

Downloads

Artikel Downloads / Links Preis Anzahl
01080120 : ICF-1150-M-SC, RS-232/422/485 to multim. fiber CHF 276.00
01080121 : ICF-1150-M-ST, RS-232/422/485 to multim. fiber CHF 276.00
01080122 : ICF-1150-S-SC, RS-232/422/485 to singlem. fiber CHF 480.00
01080123 : ICF-1150-S-ST, RS-232/422/485 to singlem. fiber CHF 480.00
01080124 : ICF-1150I-M-SC, RS-232/422/485 to multim. fiber CHF 357.00
01080125 : ICF-1150I-M-ST, RS-232/422/485 to multim. fiber CHF 357.00
01080126 : ICF-1150I-S-SC, RS-232/422/485 to singlem. fiber CHF 627.00
01080127 : ICF-1150I-S-ST, RS-232/422/485 to singlem. fiber CHF 627.00
01080128 : ICF-1150-M-SC-T, RS-232/422/485 to multim. fiber CHF 357.00
01080129 : ICF-1150-M-ST-T, RS-232/422/485 to multim. fiber CHF 357.00
01080130 : ICF-1150-S-SC-T, RS-232/422/485 to singlem. fiber CHF 627.00
01080131 : ICF-1150-S-ST-T, RS-232/422/485 to singlem. fiber CHF 627.00
01080132 : ICF-1150I-M-SC-T, RS-232/422/485 to multim. fiber CHF 465.00
01080133 : ICF-1150I-M-ST-T, RS-232/422/485 to multim. fiber CHF 465.00
01080134 : ICF-1150I-S-SC-T, RS-232/422/485 to singlem. fiber CHF 815.00
01080135 : ICF-1150I-S-ST-T, RS-232/422/485 to singlem. fiber CHF 815.00
01080220 : ICF-1150I-M-SC-IEX, RS-232/422/485 to MM CHF 413.00
01080221 : ICF-1150I-M-SC-T-IEX, RS-232/422/485 to MM CHF 532.00
01080222 : ICF-1150I-M-ST-IEX, RS-232/422/485 to MM CHF 413.00
01080223 : ICF-1150I-M-ST-T-IEX, RS-232/422/48 to SM CHF 532.00
01080224 : ICF-1150I-S-SC-IEX, RS-232/422/48 to SM CHF 721.00
01080225 : ICF-1150I-S-SC-T-IEX, RS-232/422/48 to SM CHF 934.00
01080226 : ICF-1150I-S-ST-IEX, RS-232/422/48 to SM CHF 721.00
01080227 : ICF-1150I-S-ST-T-IEX, RS-232/422/48 to SM CHF 934.00
01080228 : ICF-1150-M-SC-IEX, RS-232/422/485 to MM CHF 318.00
01080229 : ICF-1150-M-SC-T-IEX, RS-232/422/48 to MM CHF 413.00
01080230 : ICF-1150-M-ST-IEX, RS-232/422/48 to MM CHF 318.00
01080231 : ICF-1150-M-ST-T-IEX, RS-232/422/48 to MM CHF 413.00
01080232 : ICF-1150-S-SC-IEX, RS-232/422/48 to SM CHF 556.00
01080233 : ICF-1150-S-SC-T-IEX, RS-232/422/48 to SM CHF 721.00
01080234 : ICF-1150-S-ST-IEX, RS-232/422/48 to SM CHF 556.00
01080235 : ICF-1150-S-ST-T-IEX, RS-232/422/48 to SM CHF 721.00
