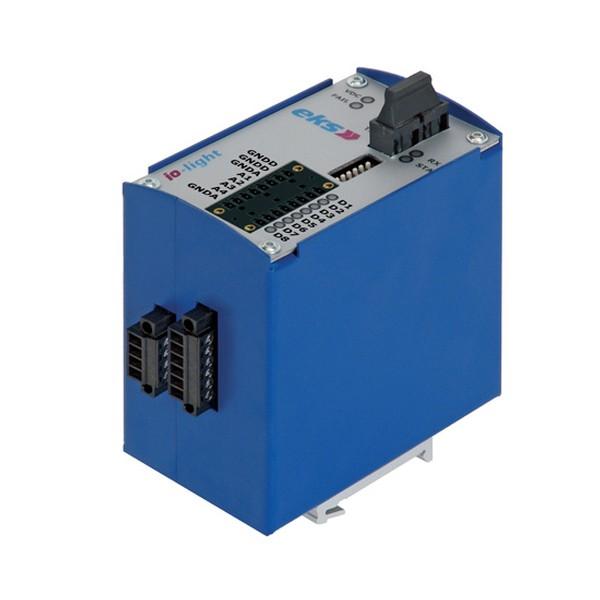

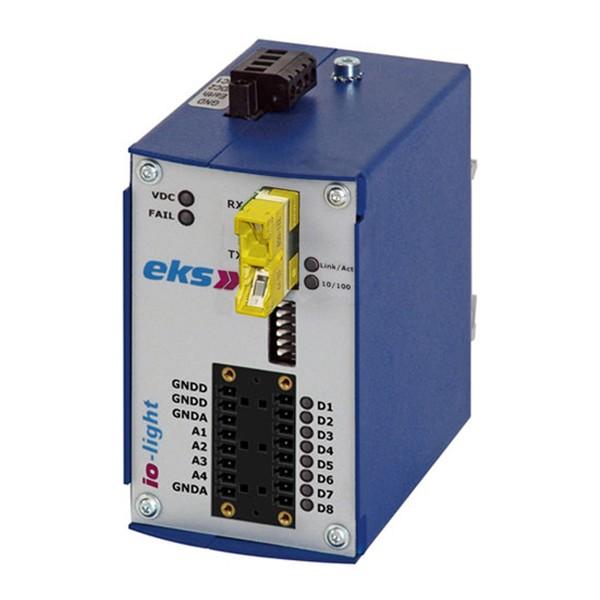

IO Light - 3000, 8 digitale Schaltsignale und 4 analoge Signale

Mit dem LWL-System IOL3000 werden Schalt-, Steuer- und Analogsignale über Lichtwellenleiter übertragen.

Bis zu 8 digitale Schaltsignale (12–24 VDC) und/oder 4 analoge Signale (0–10 V oder 0–20 mA, die über einen A/D-Wandler mit einer Auflösung von 10 Bit digitalisiert werden), können über einen LWL in einer Punkt-zu-Punkt-Struktur oder Linienstruktur übertragen werden. Am Empfänger werden die digitalisierten Daten dann wieder als Schaltsignal und/oder als Analogdaten ausgegeben.

Durch Zwischenschaltung eines Transmitter-Systems können zusätzliche analoge und digitale Daten aufgenommen werden. Dabei kann bei den digitalen Daten per DIP-Switch gewählt werden, ob eine elektrische ODER-Verknüpfung der elektrisch und optisch empfangenen Daten erfolgt oder die elektrischen Daten die empfangenen optischen Daten überschreiben. Bei den analogen Werten muss per DIP-Switch gewählt werden, ob man entweder die elektrischen oder die optischen Werte überträgt. Die Ausführung kann in einer Linien- oder Ringform als Einfaser-Lösung erfolgen.

LEDs und potenzialfreie Kontakte eines Fehlerrelais signalisieren fehlerhafte Zustände.

  • LWL - Anschluss: ST, SC, SMA, E-2000, Bidi
  • Fasertypen:  POF, HCS, Multimode 50/125µm oder 62,5/125µm, Singlemode 9/125µm
  • LWL - Reichweite: 50 m bis 30 km, weitere bis zu 100 km.
  • Wellenlänge: 650nm, 820nm, 1310nm oder 1550nm
  • Anschlussstecker: 16-polige Schraub-Anschlussklemme
  • Betriebsspannung: 12-30VDC, andere Spannungen
  • Gehäuse: Edelstahl, pulverbeschichtet

Produkte mit weiteren Eigenschaften (z.B. LWL Fasertypen, Wellenlänge, Reichweite, Anschluss, Betriebsspannung) sind möglich.
Bitte kontaktieren Sie uns unter 041 349 24 24 oder info@inroi.ch

Weitere Eigenschaften Beispiele: IOL-3000/TX-4A-V-6-PO-ST  |  IOL-3000/TX-8D4A-V-6-PO-ST  |  IOL-3000/TX-8D-6-PO-ST  |  IOL-3000/TX-8D-13-SM-ST-BIDI-A-L  |  IOL-3000/TX-8D4A-A-6-PO-ST  |  IOL-3000/TX-8D4A-A-13-MM-ST-ED  |  IOL-3000/TX-8D4A-A-13-MM-E2  |  IOL-3000/TX-8D4A-A-13-SM-SC-H  |  IOL-3000/TX-8D4A-A-13-SM-SC-M  |  IOL-3000/TX-4A-A-6-PO-ST  |  IOL-3000/TX-4A-A-13-SM-E2-L  |  IOL-3000/RX-4A-V-6-PO-ST  |  IOL-3000/RX-8D4A-V-6-PO-ST  |  IOL-3000/RX-8D-6-PO-ST  |  IOL-3000/RX-8D-13-SM-ST-BIDI-B-L  |  IOL-3000/RX-8D4A-A-6-PO-ST  |  IOL-3000/RX-8D4A-A-13-SM-SC-H  |  IOL-3000/RX-8D4A-A-13-SM-SC-M  |  IOL-3000/RX-4A-A-6-PO-ST  |  IOL-3000/RX-4A-A-13-SM-E2-L  |  IOL-3000/RX-8D4A-A-13-MM-E2

Gesamten Text anzeigen

Downloads

Artikel Downloads / Links Preis Anzahl
14040002 : IOL-3000/TX-4A-V-13-MM-ST CHF 424.00
14040003 : IOL-3000/TX-4A-V-13-MM-SC CHF 424.00
14040004 : IOL-3000/TX-4A-V-13-SM-ST-L CHF 675.00
14040005 : IOL-3000/TX-4A-V-13-SM-SC-L CHF 675.00
14040007 : IOL-3000/TX-8D4A-V-13-MM-ST CHF 508.00
14040008 : IOL-3000/TX-8D4A-V-13-MM-SC CHF 508.00
14040009 : IOL-3000/TX-8D4A-V-13-SM-ST-L CHF 759.00
14040010 : IOL-3000/TX-8D4A-V-13-SM-SC-L CHF 759.00
14040013 : IOL-3000/TX-8D-13-MM-ST CHF 448.00
14040014 : IOL-3000/TX-8D-13-MM-SC CHF 448.00
14040016 : IOL-3000/TX-8D-13-SM-ST-L CHF 699.00
14040017 : IOL-3000/TX-8D-13-SM-SC-L CHF 699.00
14040019 : IOL-3000/TX-8D4A-A-13-MM-ST CHF 508.00
14040021 : IOL-3000/TX-8D4A-A-13-MM-SC CHF 508.00
14040023 : IOL-3000/TX-8D4A-A-13-SM-ST-L CHF 759.00
14040025 : IOL-3000/TX-8D4A-A-13-SM-SC-L CHF 759.00
14040028 : IOL-3000/TX-4A-A-13-MM-ST CHF 424.00
14040029 : IOL-3000/TX-4A-A-13-MM-SC CHF 424.00
14040030 : IOL-3000/TX-4A-A-13-SM-ST-L CHF 675.00
14040031 : IOL-3000/TX-4A-A-13-SM-SC-L CHF 675.00
14040051 : IOL-3000/RX-4A-V-13-MM-ST CHF 424.00
14040052 : IOL-3000/RX-4A-V-13-MM-SC CHF 424.00
14040053 : IOL-3000/RX-4A-V-13-SM-ST-L CHF 675.00
14040054 : IOL-3000/RX-4A-V-13-SM-SC-L CHF 675.00
14040056 : IOL-3000/RX-8D4A-V-13-MM-ST CHF 508.00
14040057 : IOL-3000/RX-8D4A-V-13-MM-SC CHF 508.00
14040058 : IOL-3000/RX-8D4A-V-13-SM-ST-L CHF 759.00
14040059 : IOL-3000/RX-8D4A-V-13-SM-SC-L CHF 759.00
14040063 : IOL-3000/RX-8D-13-MM-ST CHF 448.00
14040064 : IOL-3000/RX-8D-13-MM-ST-IR CHF 496.00
14040065 : IOL-3000/RX-8D-13-MM-SC CHF 448.00
14040066 : IOL-3000/RX-8D-13-MM-SC-IR CHF 496.00
14040067 : IOL-3000/RX-8D-13-SM-ST-L CHF 699.00
14040069 : IOL-3000/RX-8D-13-SM-ST-L-IR CHF 747.00
14040070 : IOL-3000/RX-8D-13-SM-SC-L CHF 699.00
14040071 : IOL-3000/RX-8D-13-SM-SC-L-IR CHF 747.00
14040073 : IOL-3000/RX-8D4A-A-13-MM-ST CHF 508.00
14040074 : IOL-3000/RX-8D4A-A-13-MM-SC CHF 508.00
14040075 : IOL-3000/RX-8D4A-A-13-SM-ST-L CHF 759.00
14040077 : IOL-3000/RX-8D4A-A-13-SM-SC-L CHF 759.00
14040080 : IOL-3000/RX-4A-A-13-MM-ST CHF 424.00
14040081 : IOL-3000/RX-4A-A-13-MM-SC CHF 424.00
14040082 : IOL-3000/RX-4A-A-13-SM-ST-L CHF 675.00
14040083 : IOL-3000/RX-4A-A-13-SM-SC-L CHF 675.00
