Schnittstellenumsetzer zur galvanischen Trennung von RS-232-Schnittstellen
- Maximale Übertragungsgeschwindigkeit von 115,2 Kb/s
- Qualitativ hochwertige 3-Wege-Isolation von bis zu 2 kV (VCC // V.24 (RS-232) // TTY)
- Integrierter Überspannungsschutz mit transienter Entladung auf die Tragschiene
- Übertragungsgeschwindigkeit von bis zu 115,2 Kb/s
- Übertragung von TxD/RxD-Datenkanälen und RTS/-CTS-Steuerleitungen
- Aktive Datenübertragungen werden über separate Datenindikatoren für die Sende- und Empfangskanäle angezeigt
- Versorgung über 24 V Gleichstrom oder Wechselstrom, geeignet für Schaltschränke

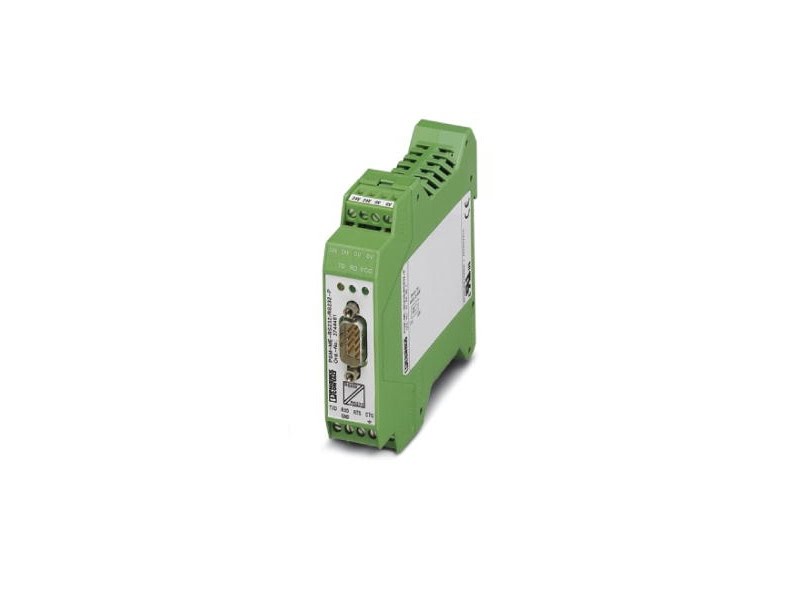

Für die elektrische Isolierung von RS-232-Schnittstellen (V.24) ist der PSM-ME-RS232/RS232-P die ideale Lösung.
3-Weg EMI-, RFI- und Transiente-Überspannungs-Immunität
Die RS-232-Schnittstelle ist eine asymmetrische Spannungsschnittstelle mit gemeinsamer Signalerdung für alle Signale. Zusätzlich zu ihrer sehr geringen Signalstärke ist eine charakteristische Eigenschaft der Schnittstelle die Verbindung der Signalerdung mit dem geerdeten Gehäuse. Dies führt zu einer sehr geringen Immunität gegenüber Störungen und einer Höchstreichweite von 15 Metern. Mit dem PSM-ME-RS232/RS232-P Seriellen Isolator kann eine signifikant höhere Immunität gegenüber Störungen in industriellen Anwendungen erreicht werden.
Durch die Isolation der TX/RX-Datenkanäle und der RTS/CTS-Steuerleitungen schützt der PSM-ME-RS232 Serielle Isolator Ihre RS232-Geräte effektiv vor transienten Überspannungen, Blitzeinschlägen, Erdungsschleifen und Geräuschproblemen.
Mit seiner hochwertigen 3-Wege-Isolation zwischen beiden Schnittstellenseiten bietet der PSM-ME-RS232 eine potentialfreie und störungsbeständige RS-232-Schnittstelle für das Versorgungs- und Erdungspotential. Durch diese Entkopplung werden auch teure Anschlussgeräte vor Schäden geschützt.
Zusätzliche potenzielle EMI können vom Übertragungsweg entfernt werden, indem weitere PSM-ME-RS232 Serielle Isolatoren auf beiden Geräteschnittstellen verwendet werden.
Die PSM-ME-RS232 Seriellen Isolatoren können an der Wand montiert und mit Wechselstrom betrieben werden oder in die standardmäßigen Tragschienen eingesteckt werden, die mit 24 V Gleichspannung oder Wechselspannung versorgt werden. Im Falle verschiedener Kabellängen kann die RS-232-Verbindung auf der Feldseite bequem über Steckschraubklemmleisten hergestellt werden.
